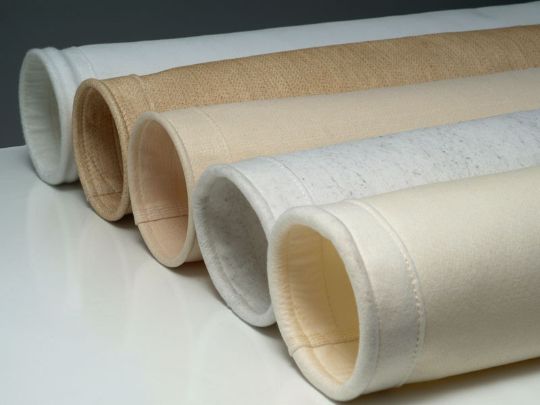

Фильтровальные рукава

    Фильтровальные рукава (далее - Рукава) :

  • предназначены для применения, в качестве фильтровальных элементов, в сухих механических аппаратах, очищающих запыленный газ от взвешенных в нем твердых частиц под действием механических сил без применения жидкости (рукавных фильтров).
  • не предназначены для очистки агрессивных, взрывоопасных и склонных к слипанию и образованию конденсата газопылевых смесей от твердых частиц, а также при температуре более 260 °С. Рукава должны соответствовать требованиям конструкторской документации на рукавный фильтр.

При выборе Рукавов необходимо учитывать следующие исходные данные:

 источник пыли

(описание технологического процесса, вызывающего загрязнение окружающей среды): данные по месту установки Фильтров;

запыленный газ

  • производительность, м3/ч;
  • температура, °С;
  • разрежение на входе фильтра, Па;
  • гидравлическое сопротивление фильтра, Па, не более;
  • плотность, кг/м;
  • влагосодержание, кг/кг;
  • температура точки росы, °С;
  • состав газа, % (по объему);
  • коррозионная агрессивность;
  • минимальное взрывоопасное содержание кислорода, % (по объему);
  • нижний концентрированный предел воспламенения, г/м3;
  • минимальная энергия зажигания, мДж; токсичность.

характеристика пыли

  • химический состав, % (по массе);
  • концентрация пыли (средняя, максимальная), г/м3;
  • фракционный состав, %;
  • насыпная плотность, кг/м3;
  • слипаемость (разрывная прочность слоя, Па);
  • удельное электрическое сопротивление пыли, Ом/м;
  • температура воспламенения, °С;
  • температура самовоспламенения, °С;
  • степень абразивности пыли;
  • коррозионная агрессивность;
  • токсичность;
  • гигроскопичность;
  • форма частиц.

требования по защите окружающей среды.

  • химический состав, % (по массе);
  • концентрация пыли (средняя, максимальная), г/м3;
  • фракционный состав, %;
  • насыпная плотность, кг/м3;
  • слипаемость (разрывная прочность слоя, Па);
  • удельное электрическое сопротивление пыли, Ом/м;
  • температура воспламенения, °С;
  • температура самовоспламенения, °С;
  • степень абразивности пыли;
  • коррозионная агрессивность;
  • токсичность;
  • гигроскопичность;
  • форма частиц.

   Принцип работы Рукавов в рукавных фильтрах следующий: Организованные промышленные выбросы (промышленная пыль) через патрубок подвода поступают в отсек (камеру) «запыленного» воздуха Фильтра и проходят через фильтрующие элементы - фильтровальные Рукава, при этом частицы пыли задерживаются на рабочей поверхности Рукавов, а очищенный воздух поступает в отсек (камеру) «чистого» воздуха и через патрубок отвода выводится из Фильтра.

Регенерация (удаление) пыли с поверхности фильтрующего материала рукавов осуществляется одним из следующих способов:

 Импульсом сжатого воздуха:

сжатый воздух из ресивера, через коллектор раздачи сжатого воздуха и установленные на нем электромагнитные клапаны, поступает в продувочные трубы, расположенные над открытыми торцами рукавов в отсеке «чистого» воздуха. Импульс сжатого воздуха поступает в чистую полость рукавов, вызывает обратную деформацию фильтровальной ткани и сбрасывает с них пыль. Пыль, отряхиваемая с рукавов, ссыпается в бункер-пылесборник и через разгрузочное устройство удаляется из фильтра рукавного.

Обратной продувкой:

на корпусе фильтра рукавного закреплен продувочный вентилятор. Воздух нагнетаемый продувочным вентилятором поступает в отсек «чистого» воздуха, через продувочный коллектор, который также является коллектором отвода очищенного воздуха. Переключение коллектора в режим «очистка» и «работа» осуществляется специальной заслонкой с пневматическим или электрическим приводом. Воздух нагнетаемый в отсек «чистого» воздуха поступает внутрь рукавов, образуется обратный ток воздуха через рукава. Обратный ток воздуха от продувочного вентилятора вызывает обратную деформацию фильтровальной ткани и сбрасывает с них пыль. Пыль, отряхиваемая с Рукавов, ссыпается в бункер-пылесборник и через разгрузочное устройство удаляется из фильтра рукавного.

Вибровстряхиванием:

Рукава закреплены на рукавной панели, которая установлена на виброопорах. Рукавная панель, установленная на виброопорах, с закрепленным на ней вибратором образует виброраму. При работе вибратора, виброрама с установленными на ней рукавами испытывает колебания, создаваемые вибратором. Колебания виброрамы с закрепленными на ней рукавами вызывают деформации ткани рукавов, которые разрушают слой пыли на них. Пыль, отряхиваемая с рукавов, ссыпается в бункер-пылесборник и через разгрузочное устройство удаляется из фильтра рукавного.
